थ्रेड प्लग ग्रेज र औंठी ग्रेजहरूको निरीक्षण र प्रयोग विधिहरू

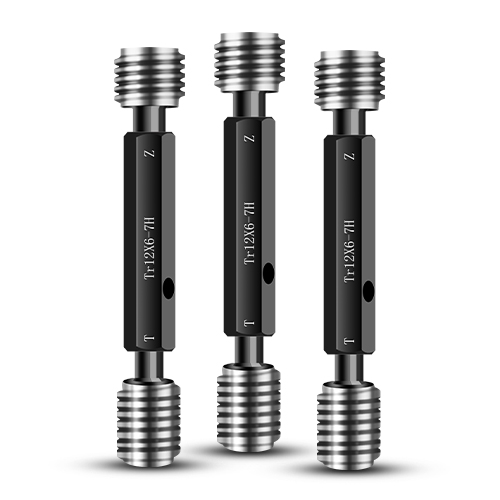

थ्रेड प्लग गराउनु: आन्तरिक थ्रेड साइजको शुद्धता मापन गर्ने उपकरण। डिफेसन गेज आरएसआर जडान आस्तीन आसपा मानक हो कि भनेर पत्ता लगाउन विशेष उपकरण हो वा छैन। प्रत्येक निर्माण साइटमा प्रयोग गरिएको आस्तीनका अनुसार दाँत कोण 75 75 डिग्री र degrees0 डिग्री हुन्छ। कृपया तपाईंले खरीद गर्नु अघि स्वेच्छाको कोण कोण र पिचलाई स्पष्ट पार्नुहोस्। थ्रेड प्लग गज (बोल्ट गेज) एकै उपयोगको लागि एक समान सन्दर्भको दुई छेउको दुई मध्ये दुई समाप्त हुन्छ जुन एक साथ प्रयोगको लागि सेटको रूपमा, अर्थात् गेज र स्टप गेज।

1 मा स्क्रूलाई प्रयास गर्न को लागी प्रयोग गर्नुहोस्। यदि यो मा पेच गर्न सकिदैन भने, यो अयोग्य छ। यस समयमा, स्टप गेज प्रयोग गर्न आवश्यक छैन किनकि यो पहिले नै एउटा दोषपूर्ण उत्पादन हो।

2 स्क्रूमा प्रयास गर्न को लागी प्रयोग गर्नुहोस्। यदि यसलाई मा पेच गर्न सकिन्छ भने, त्यसपछि स्टप गेज स्क्रूमा प्रयोग गर्नुहोस्। यदि स्टप गेज मा पेच गर्न सकिदैन वा केवल एक वा दुई दाँत मा पेच गरिएको छ, यो योग्य छ।

3 स्क्रूमा प्रयास गर्न को लागी प्रयोग गर्नुहोस्। यदि यसलाई मा पेच गर्न सकिन्छ भने, त्यसपछि स्टप गेज स्क्रूमा प्रयोग गर्नुहोस्। यदि स्टप गेज मा पेच गर्न सकिदैन वा केवल एक वा दुई दाँत मा पेच गरिएको छ, यो योग्य छ।

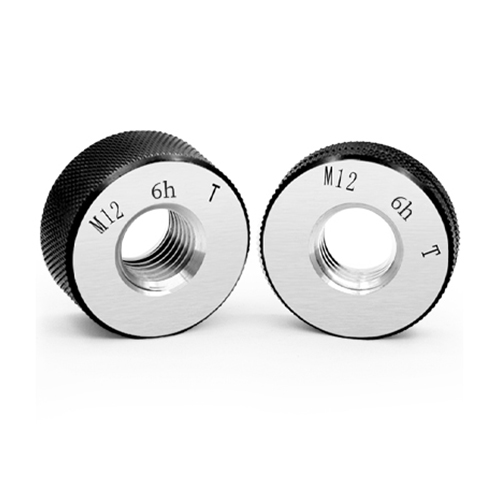

थ्रेड रिंग गज: बाह्य थ्रेड साइजको शुद्धता मापन गर्न एक उपकरण। हाम्रो घण्टी गेज स्टिल बार जडान जडान थ्रेड टाउको मानक हो कि पत्ता लगाउन विशेष उपकरण हो वा छैन। प्रत्येक निर्माण साइटमा प्रयोग गरिएको आस्तीन अनुसार, दाँत कोण 75 degrees degrees डिग्री र degrees डिग्री। कृपया तपाईंले खरीद गर्नु अघि थ्रेड टाउकोको दाँत कोण कोण र पिच स्पष्ट पार्नुहोस्। थ्रेड रिंग गज को उद्देश्य को उद्देश्य को लागी जाँच गर्नु हो कि कामेचिसे को बाह्य थ्रेड आकार योग्य छ कि छैन।

थ्रेड रिंग गज को प्रत्येक विशिष्टता दुई प्रकारमा विभाजित छ: गेज मार्फत र रोक्नुहोस्गेज, जुन छुट्टै वा सँगै किन्न सकिन्छ (चिह्नित मूल्य एक मोडेलको मूल्य हो, गेज वा एक स्टप गेज)।

निरीक्षणको क्रममा, गेजबाट मात्र कामपीसको बाह्य थ्रेडसँगको पेच गर्न सकिन्छ, र स्टप गेज कामपीसीको बाह्य धागोसँग मिल्दैन, हुनसक्छ के बाहिरी किनारले योग्य हुन सक्छ; अन्यथा, बाह्य थ्रेड आकारलाई अयोग्य ठहरिन सकिन्छ। थ्रेड रिंग गज बाह्य थ्रेडको गुणस्तर पत्ता लगाउन प्रयोग गरिन्छ। यसले केवल पत्ता लगाउँदछ कि बाह्य थ्रेडले प्रयोग आवश्यकताहरू पूरा गर्दछ।

उदाहरण को लागी, m25 को पिच संग m25 थ्रेडले प्रक्रियाको आवश्यकताहरू पूरा गर्दछ कि प्रक्रिया आवश्यकताहरू पूरा गर्नुहोस्, एक M25 * 3.0 थ्रेड रिंग गज प्रयोग गर्नुहोस्, एक गज हो, अर्को स्टप गेज हो)। गेज मार्फत पारितको लागि हो, र स्टप गेज रोकियो, प्रशोधित थ्रेड योग्य छ भनेर प्रमाणित गर्दछ।
